AFO-Versorgung
effizient umgesetzt
Von der Test-AFO zur Definitivversorgung
mit nur einem Druckteil
Das gedruckte Bauteil übernimmt zunächst die Funktion einer Test- und Anpassungsorthese direkt am Patienten.
Das PP-Material kann optimal per Thermormen fein modelliert werden und bietet dabei eine hohe Transparenz bei gleichzeitig guter Formstabilität.
Nach bestätigter Passform wird dieselbe Orthese als Gussform für die Herstellung der Definitivversorgung genutzt.
Separate Positivmodelle und zusätzliche Prozessschritte entfallen.
Warum 3D-Druck für AFO-Anwendungen?
Konventionelle Fertigungsverfahren mit Gips- oder Schaummodellen und Tiefziehvorgängen sind zeit- und personalintensiv.
Unser additiver Ansatz ermöglicht:
- Direkte Fertigung aus 3D-Scan- und CAD-Daten
- Kurze Durchlaufzeiten und hohe Wiederholgenauigkeit
- Gezielt einstellbare Wandstärken, Steifigkeit und Elastizität
Vorteile gegenüber herkömmlicher Fertigung:
- Weniger manuelle Arbeitsschritte in der Werkstatt
- Präzise Steuerung der Materialeigenschaften
- Digitale Prozesskette, Daten revisionssicher
- Kurze Durchlaufzeiten, attraktive Kostenstruktur
Kosten-Einsparung
Highspeed-Druck reduziert die Herstellkosten durch kurze Maschinenlaufzeiten und Materialeinsparung
Kosten-Einsparung
Highspeed-Druck reduziert die Herstellkosten durch kurze Maschinenlaufzeiten und Materialeinsparung
Personalkosten Reduktion
Abformen, Ausgießen, Gipsnacharbeit und der Aufbau separater Testorthesen entfallen – wertvolle Arbeitszeit wird frei.
Personalkosten Reduktion
Abformen, Ausgießen, Gipsnacharbeit und der Aufbau separater Testorthesen entfallen – wertvolle Arbeitszeit wird frei.
Prozess-Vereinfachung
Digitale Daten und stabile Prozesse sorgen für gleichbleibende Ergebnisse – unabhängig von Stückzahl oder Personalaufwand.
Prozess-Vereinfachung
Digitale Daten und stabile Prozesse sorgen für gleichbleibende Ergebnisse – unabhängig von Stückzahl oder Personalaufwand.
Material und Abfall Reduktion
Geringer Materialeinsatz, kein Sondermüll und weniger Gips sorgen für umweltfreundlichere Prozesse.
Material und Abfall Reduktion
Geringer Materialeinsatz, kein Sondermüll und weniger Gips sorgen für umweltfreundlichere Prozesse.

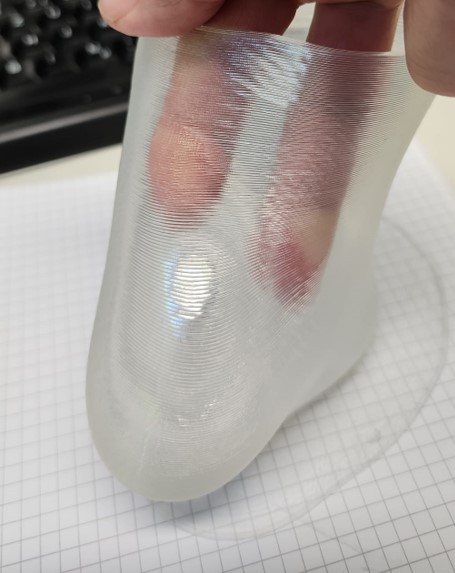

Anprobe-AFOs aus transparentem Polypropylen (PP)
- Kurze Lieferzeiten durch schnelle Fertigung: Einsatz industrieller Großraumdrucker mit Highspeed-Druckköpfen und optimierter Druckstrategie. Versand in der Regeln innerhalb von 1-2 Werktagen ab Bestellung.
- Prozesssicherheit: Erprobte und in der Praxis bewährte Fertigungsprozesse mit sehr guter Maßhaltigkeit und Reproduzierbarkeit
- Hohe Oberflächenqualität
- Material: ISO-10993 zertifiziertes, transparentes Polypropylen.
- Wandstärken betragen je nach Anwendung ca. 1.5-3 mm und können bei Bedarf sogar innerhalb eines Modells variiert werden. Steifigkeit bzw. Elastizität der Anprobe-AFO können somit gezielt beeinflusst werden.

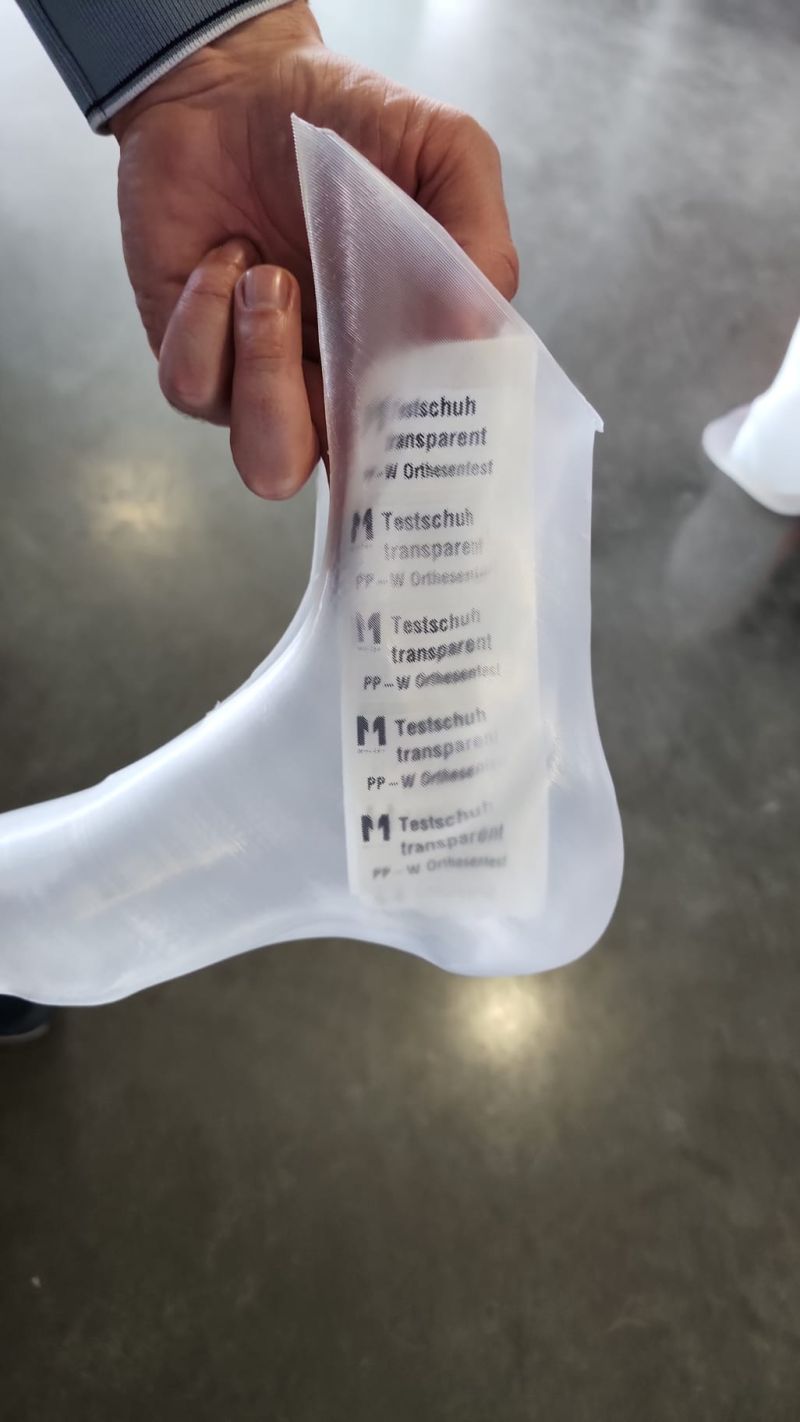

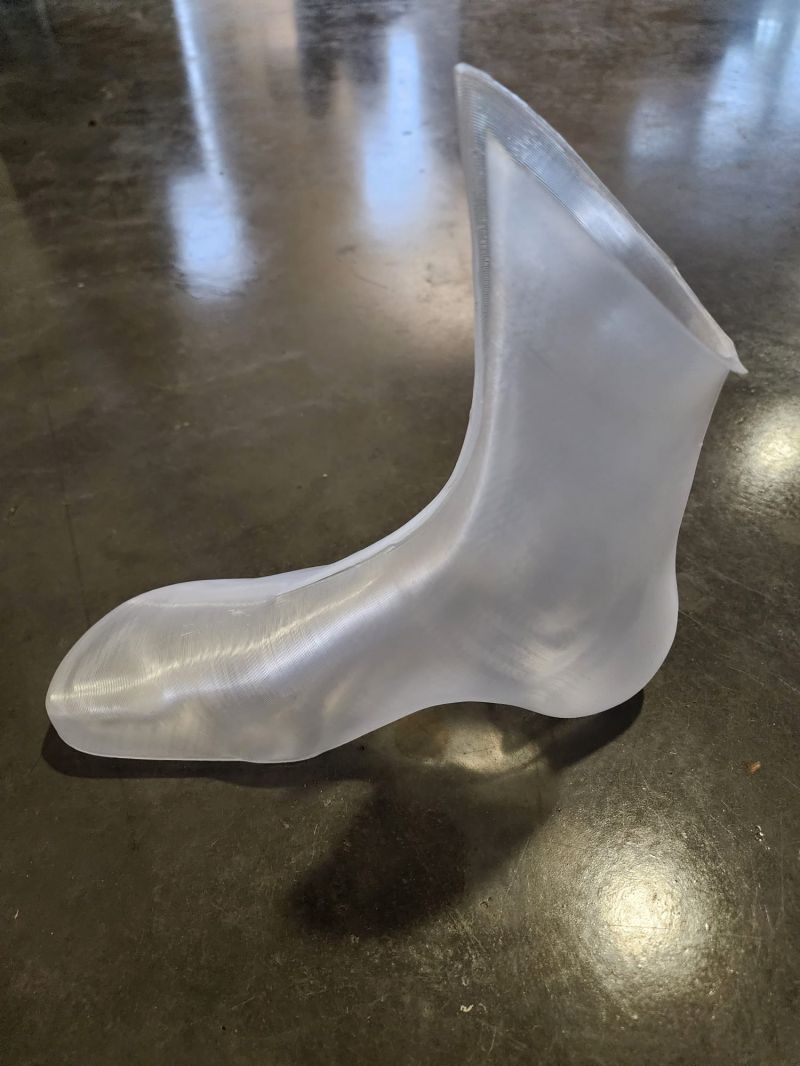

Testorthese & Gussform in einem – Highspeed‑Druck für Orthesen
Ein Druckteil, zwei Funktionen (Testorthese und Gußform in einem Druckteil) – schneller & wirtschaftlicher zur Definitivversorgung.
- Testorthese = Gussform – Druckstellen/Passformprobleme sofort erkennen - per Thermoforming anpassen und nach bestätigtem Fit direkt ausgießen
- Nahtlos zur Definitivversorgung – Fit bestätigt → Zweckform gießen - Thermoformen oder Prepreg.

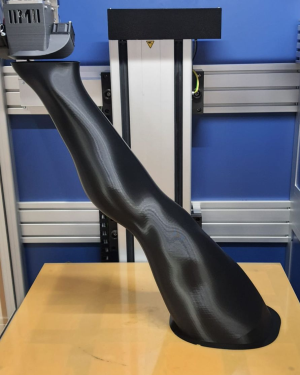

- Highspeed‑Druck – zügig & wirtschaftlich zur Definitivorthese
- Wandstärke 1,5–3 mm – stabil für Anprobe und als Gussform; saubere Kanten, reproduzierbar.

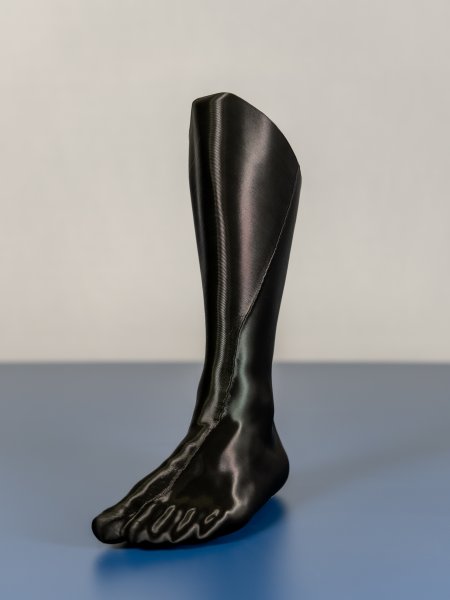

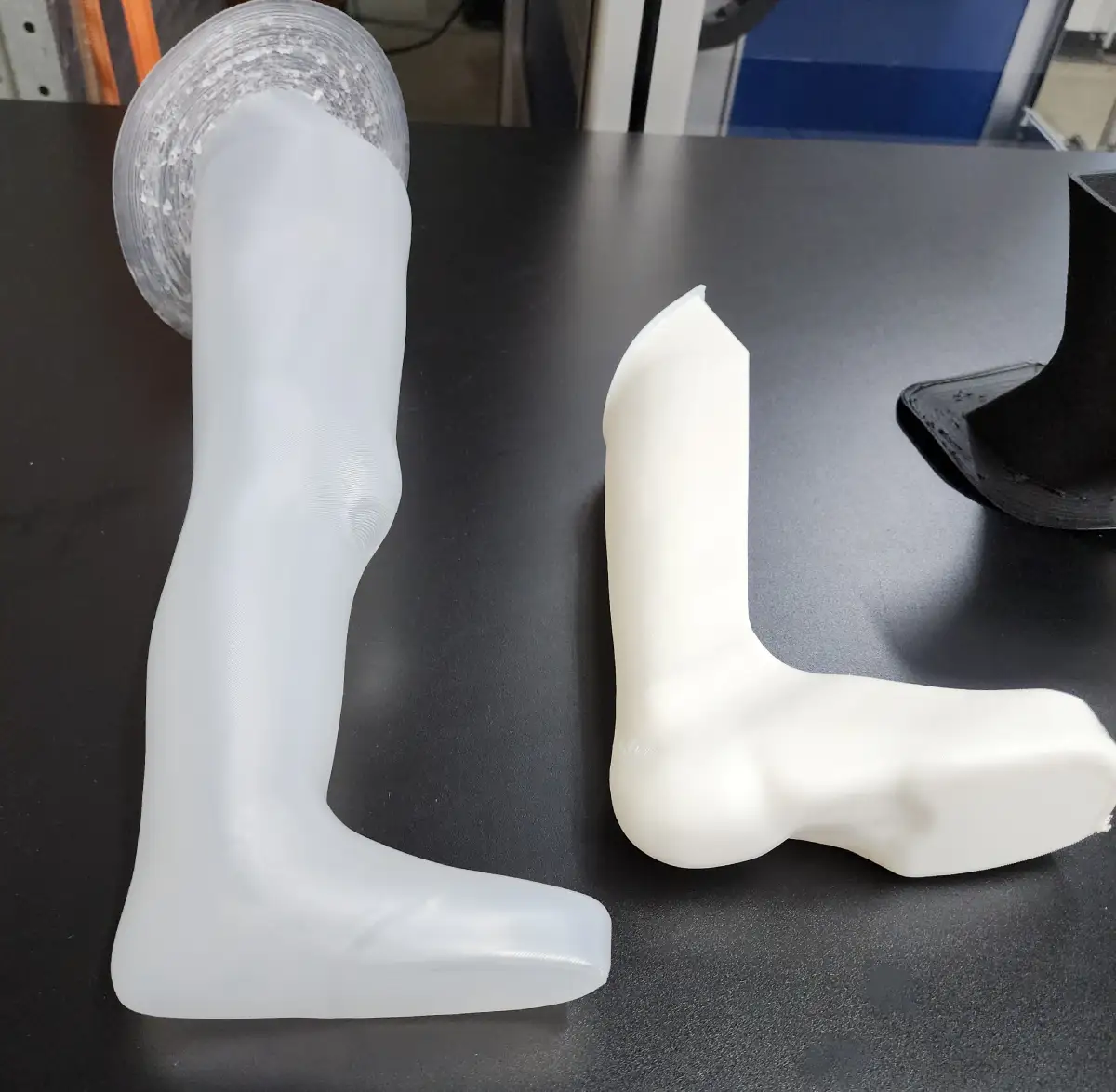

AFO Positivmodelle - falls keine Testorthese benötigt wird
- Gedruckte Positivmodelle als Alternative zu gefrästen Schaummodellen.
In 2 Varianten verfügbar:
- Als günstigeres Hohlmodell, welches zur weiteren Verarbeitung gefüllt werden muss
- Als massiver gedrucktes, direkt einsetzbares Modell.
Unsere Beratung zum 3D-Druckservice:
Überzeugen Sie sich selbst!
Sie möchten mehr über den 3D-Druck von AFO Anwendungen erfahren oder wissen, wie Sie Ihre Daten optimal vorbereiten?
Wir beraten Sie gerne persönlich zu Konstruktionsrichtlinien und Datenaufbereitung für den 3D-Druck. Gerne bemustern wir Ihre AFO-Modelle.
Wir stehen Ihnen jederzeit als Druckservice für Ihre Modelle zur Verfügung und beantworten offene Fragen rund um Materialien, Prozesse und Lieferzeiten. Kontaktieren Sie uns per Mail (kontakt@fr-at.de) oder nutzen Sie unser Kontaktformular – wir melden uns kurzfristig bei Ihnen.
